屈曲約束鋼板墻

 基本原理

 屈曲約束支撐簡稱BRB，主要由耗能內芯和外包約束構件兩部分組成。耗能內芯承受軸向拉力和壓力，提供支撐剛度、并于屈服后耗散能量；外包約束構件不承受軸向力、只對耗能內芯提供側向約束，防止耗能內芯受壓時發生屈曲。防屈曲支撐同時具有普通鋼支撐和滯回耗能元件的優點。

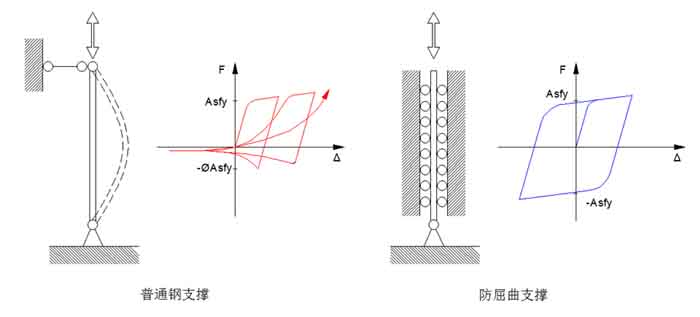

防屈曲支撐原理


防屈曲支撐效果圖及性能曲線

 產品特點：

 1、保證結構安全。大震作用下，防屈曲支撐起到“保險絲“的作用，先于主體結構屈服，耗散地震作用輸入到結構中的能量，保證結構安全。

 2、提供抗側剛度。中小地震作用下，防屈曲支撐可發揮普通支撐的作用，為主體結構提供抗側剛度。

 3、經濟實用。采用該產品后，可有效減小梁柱截面、配筋及施工周期，節約總體結構造價成本

 性能測試

 防屈曲支撐產品性能測試及其性能指標應滿足《建筑結構抗震規范》（GB50011-2010）中12.3和《建筑消能阻尼器》（JG/T209-2012）中6.4和7.4的規定。

 防屈曲支撐產品檢驗標準按照《建筑結構抗震規范》（GB50011-2010）中12.3和《建筑消能阻尼器》（JG/T209-2012）中第8條和第9條的規定。

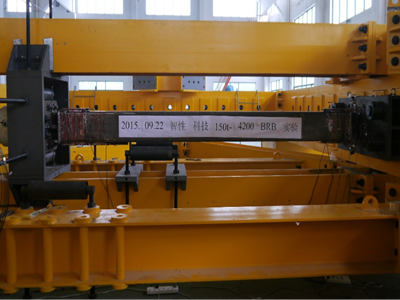

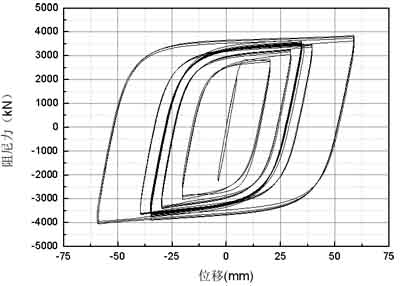

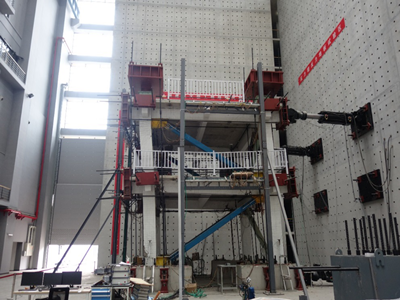

大噸位支撐實驗

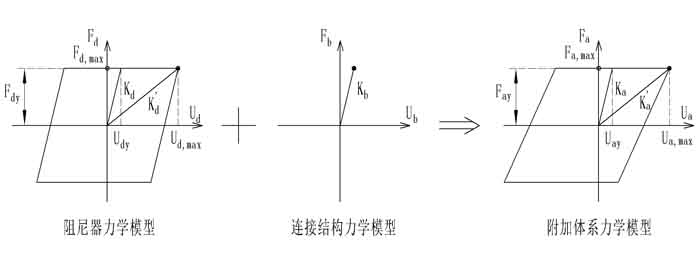

 分析模型

 將阻尼器應用于結構或者進行相關數值計算時，需要考慮連接件對阻尼器性能的影響。阻尼器與連接件串聯構成附加體系，附加體系與主結構并聯構成整個減震結構。
